Nachdem ich das Beziehen der Innenverkleidungen und den Tischbau abgeschlossen habe folgt nun der Einbau des Betts.
Liegefläche 1,30m x 1,90m
Wie ich bereits in meinem Artikel über das Fahrzeugkonzept beschrieben habe, ist die Liegefläche zweigeteilt. Dabei ist der hintere Teil der Liegefläche dauerhaft montiert. Wie fast der gesamte Holzausbau meines Reisemobils besteht auch das Bett aus 9mm Multiplexplatten. Für die volle Liegelänge wird die Rückenlehne der 3er Sitzbank umgelegt und anschließend mit einer Bettverlängerung überbaut. Die Bettverlängerung wird im Wohnbereich mit anschraubbaren Tischbeinen abgestützt. Da auch die Matratze zweiteilig ist kann der vordere Teil tagsüber auf den hinteren Teil gelegt werden. Durch das Abschlagen des Betts über Tag erhält man einen sehr geräumigen Wohnbereich, in dem bis zu fünf Personen an einem Tisch sitzen können. Bei wirklich schlechtem Wetter sollte man auch einfache Gerichte zubereiten können.
Durch diesen Aufbau ist unter dem hinteren Teil der Liegefläche ausreichend Stauraum für das Gepäck. Die mittige Befestigung der Sitzbank erlaubt eine Durchladelänge über den kompletten Wohnbereich. So sollten auch überlange Powderlatten hineinpassen. 😉 Meine restliche Ausrüstung werde ich in Euro-Systemkisten aus dem Baumarkt verstauen und über die Hecktüren in den Stauraum schieben. Die „Küchenkiste“ habe ich schon fertig. 🙂
Unterkonstruktion aus Alu-Systemprofilen
Die Unterkonstruktion des Betts besteht aus Alu-Systemprofilen. Diese werden mittels Winkeln verschraubt. Auch bieten die Profile die Möglichkeit an allen Seiten zusätzliche Verkleidungen anzubringen ohne Bohren zu müssen. Die Konstruktion habe ich bereits im Vorfeld auf Basis der technischen Zeichnung von VW für Auf- und Umbauten des T5 im CAD erstellt und in einem auf Alu-Systemprofile spezialisierten Onlineshop fertig zugeschnitten bestellt.

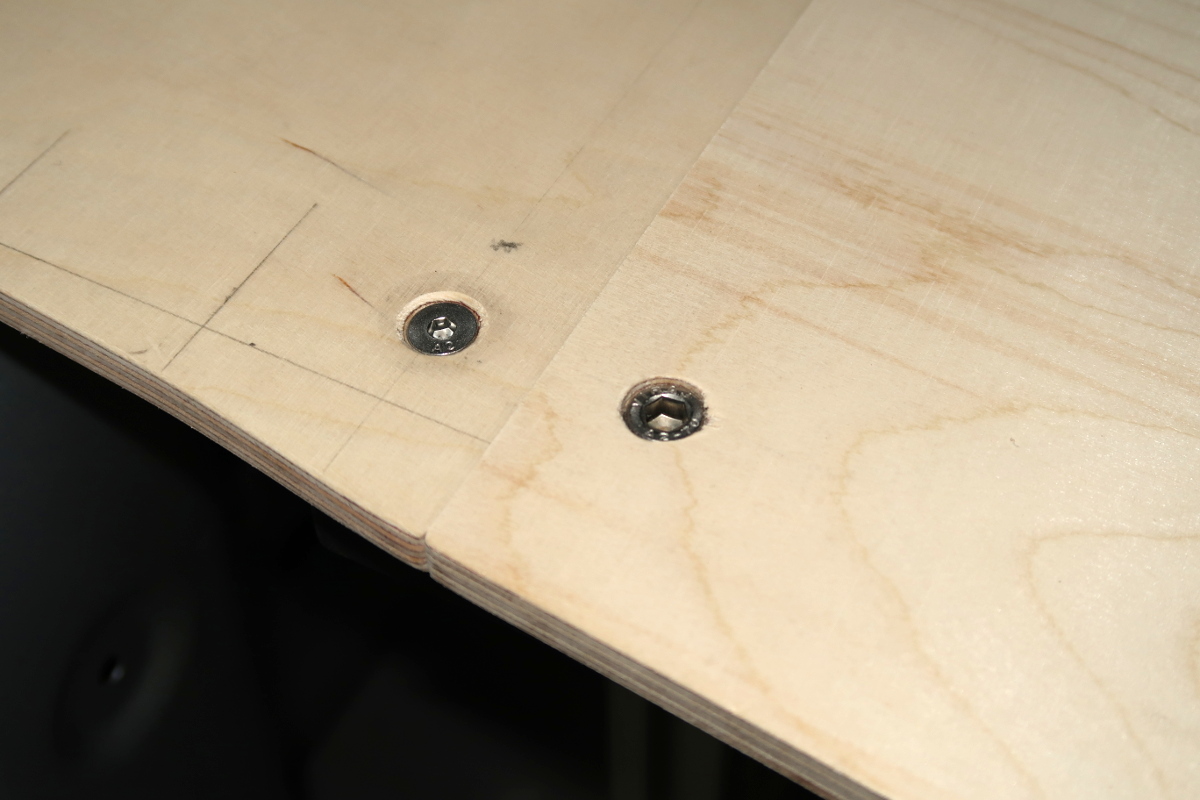

Die Konstruktion bietet die Möglichkeit mit etwas Aufwand hinter der Sitzbank einen vollwertigen Laderaum zu erhalten. Dazu müssen lediglich die Matratzenteile und die hintere Multiplex-Platte entnommen werden. Im montierten Zustand rastet die Platte in vier M8 Zylinderkopfschrauben ein.
Der Unterrahmen ist auf der Bodenplatte über die Gewindebohrungen der Zugösen verschraubt. Der Oberrahmen kann durch das Systemprofil in Fahrtrichtung final ausgerichtet werden.
Auf den seitlichen „Flügeln“ des Oberrahmens werden an die Seitenwand des Busses angepasste Multiplexplatten montiert. Auf das linke „Board“ wird der Seitenschrank montiert werden.
Die Platten, die als Matratzenauflagen dienen werden zum Belüften der Matratze wie ein schweizer Käse mit der Lochsäge bearbeitet.
Nun wird die fertiggestellte Liegefläche nochmals ausgemessen und passende Kaltschaumzuschnitte im Internet bestellt. Natürlich müssen auch die Bezüge der Matratzenteile entsprechend der Maße angepasst werden. Dazu werde ich mal bei meiner Mutter anklopfen… 😀
Den Abschluss bildet eine 2-lagige Versiegelung der Holzoberfläche mit einer Öko-Lasur.
Ich bin gespannt wie sich der Bettaufbau bewähren wird.
Kai winkler
Moin Moin,
Super Idee mit dem Bett
Wie hast du die auflagersituation der vorderen Platte gelöst?
Welche Profile hast du verwendet?
Gruß Kai
nico
Hi Kai!
Die Auflager für die vordere Bettplatte war mir beim Erstellen des Artikels noch gar nicht 100%ig klar. 😉
Ich habe schraubbare Tischbeine aus dem Baumarkt verwendet:
-> https://www.hornbach.de/shop/Tischbein-Paso-60×870-mm-schwarz/5647879/artikel.html
-> https://www.hornbach.de/shop/Anschraubplatte-LEGTOP-schwarz/5647885/artikel.html
Die Tischbeine habe ich entsprechend gekürzt. Die Tischbeine scheinen ein Standardbaumarktartikel zu sein. Ich habe die bisher nicht nur im Hornbach gesehen. Daher einfach mal beim Baumarkt um die Ecke schauen.
Als Profile habe ich 40x40mm Alustrangpressprofile mit 10er Nut verwendet. Die Auflagerstreben, auf denen die Bettplatten aufliegen sind 40x80mm Profile. Bestellt habe ich hier: http://www.easy-systemprofile.de/
Ich habe im Nachhinein noch zusätzliche Winkel verschraubt um die Konstruktion steifer zu machen (auf den Bildern nicht zu sehen). Das würde ich Dir auch empfehlen. Jede Strebe sollte man so oft wie es die Konstruktion zulässt mit 90° Winkel verschrauben.
Die beschriebenen Verbesserungen am Bett in diesem Artikel hast Du schon gesehen? Das spart Dir vielleicht ein bisschen Ärger. 😉
-> https://www.auf-tour.info/mein-reisemobil-so-einiges-an-verbesserungen/
Viel Erfolg beim Trapo-Umbau!
Grüße!
nico
Kai winkler
Moin,Moin,
So mein Grundgerüst steht. Auf Grund der Tatsache das ich nur den kurzen Radstand habe. Habe ich paar Anpassungen vorgenommen.
Aber nochmal vielen Dank für deine Tipps und Tricks. Uns den super Blog.
Ich hoffe ich darf noch paar mehr Fragen stellen.
Gruss Kai
nico
Hey Kai!
Klar! Einfach fragen, dazu ist der Blog ja da! 😉
Grüße!
nico
Kai Winkler
Moin, moin,
ich bin es wieder.
Ich würde gerne das Profil auf ein 30 reduzieren, hast du Erfahrungswerte bezüglich der Durchbiegung.
Könnte ja um die Durchbiegung zu reduzieren mehr Stiele bzw. Stützen setzen inkl. Winkel.
Ich will unterhalb des Bettes zwei Vollauszüge ein bauen.
Die Füße vom Bettanbau werde ich vielleicht auch mit diesen Profilen bauen.
Wünsche Dir ein frohes Fest und gutes Rutsch.
Kai Winkler
PS: Morgen wir erst einmal BearLock eingebaut.
nico
Mmhh… Also ohne jetzt irgendwas gerechnet zu haben, würde ich auch die 30er Profile als ausreichend ansehen. Meine Erfahrung ist, dass sich eigentlich nur die Holzplatten durchbiegen wenn man sie zu dünn wählt. Daher habe ich sie ja nachträglich auch noch mal ausgesteift…
-> https://www.auf-tour.info/mein-reisemobil-so-einiges-an-verbesserungen/
Lucy
Servus, wir überlegen eine ähnliche Konstruktion. Brett/ Bett über Klappsitz. Was ich mich frage:
Ist Sitzen auf dem Bett so noch irgendwie möglich?? Danke! smiles, Lucy
nico
Hi Lucy,
also ich kann mit meinen 1,90m nur sehr beengt auf dem Bett sitzen. Zum Umziehen und Drehen auf der Liegefläche reicht es jedoch.
Da ich tagsüber das Bett eh abgebaut habe stört mich das jedoch nicht, da ich dann ja die 5 Sitzplätze im Wohnbereich nutzen kann.
Positiver Nebeneffekt ist aber auf jeden Fall, dass der Stauraum unter dem hinteren Bettteil riesig wird. 😉
Grüße!
nico
Flori
Hey Nico,
die Konstruktion sieht super aus. Danke für die Inspiration!
So ganz klar ist mir jedoch noch nicht, wie die vordere Betthälfte angebracht/fixiert ist. Bzw. wo und wie sie bei Nichtgebrauch gelagert ist. Hast du noch Bilder davon? Die hintere Platte hält nur über Formschluss mit den 4 Zylinderkopfschrauben?
Danke und beste Grüße,
Flori
nico
Hi Flori!
Danke für das Lob! Die Artikel sind genau als Inspiration gedacht. 🙂

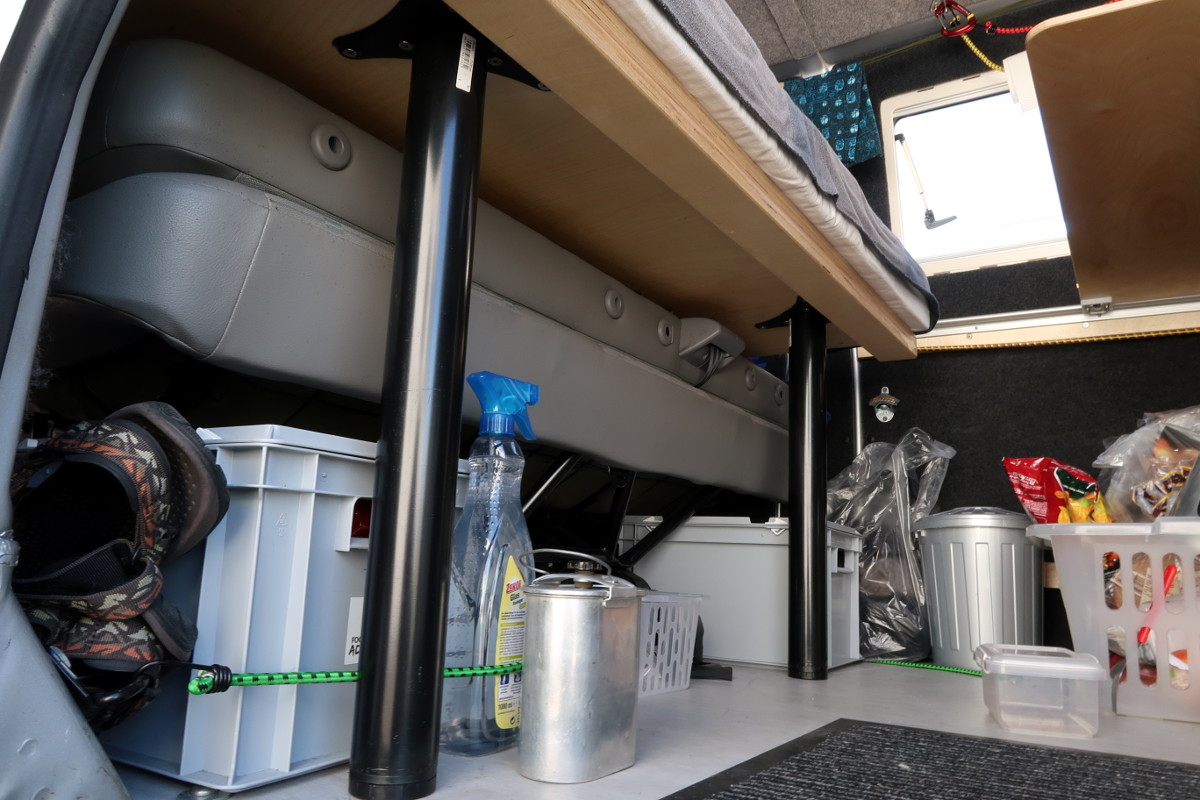

Die vordere Betthälfte ist auch in zwei Zylinderkopfschrauben an dem Alurahmen eingehängt. Die Platte stützt sich dann auf zwei gekürzten, abschraubbaren Tischpfosten auf dem Boden des Wohnraums ab.
Wenn das Bett abgebaut ist wird die vordere Platte auf die hintere geschoben. Dazu wird erst das hintere Matratzenstück auf das vordere gezogen.
Im Ansatz kannst Du das hier sehen:
-> https://www.auf-tour.info/mein-reisemobil-so-einiges-an-verbesserungen/
Die hintere Platte hält nur durch den Formschluss mit den Schrauben. Da auf der Platte noch die Matratze liegt und davor die Rückbanklehne ist habe ich keine Befürchtung, dass mir das Ganze bei einem Unfall nach vorne in den Fahrerbereich fliegt. Mit aufgebautem Bett fahre ich grundsätzlich nicht.
Ich glaube ich muss wirklich noch mal ein kleines Video vom Inneren des Busses drehen in dem besser zu erkennen ist wie alles zusammen spielt. 😉
Grüße!
nico
Fabian
Hi nico,
Ich konnte günstig ein T5 Transporter von meiner Firma kaufen und möchte diesen minimal ausbauen. Soll heißen, ein Bett und viel Stauraum. Wenn es geht würde ich jedoch die Sitzbank wie auch bei dir drinne lassen, auch damit ich mehr als eine Person mitnehmen kann.
Kannst du von der Bettkonstruktion nochmal ein Video drehen oder ein paar Detailfotos machen?? Wo man sieht wie Aufbau- & Abbau aussieht, wo du was lagerst wenn du das Auto fährst, etc.
Das würde mir sehr weiterhelfen, sehr inspirierend dein Bericht!
lg,
Fabian
nico
Hi Fabian,
ja, da sprichst Du in der Tat etwas an, dass ich schon ewig vorhabe. Ich möchte eigentlich den kompletten Umbau noch einmal in einem seperaten Artikel vorstellen. Ich gelobe Besserung und versuche auf der nächsten Tour ein paar Bilder oder auch ein Video zu drehen in dem auch die von Dir genannten Fragen beantwortet werden. So lange muss ich Dich leider mit diesem Artikel zum Bett vertrösten.
Hier findest Du auch noch einige zusätzliche Worte zu meiner Konstruktion:
https://www.auf-tour.info/mein-reisemobil-so-einiges-an-verbesserungen/
Vielleicht hilft Dir das ja schon weiter?
Grüße!
nico
nico
Hi Fabian!
Hier nun noch ein paar Bilder des Betts im aufgebauten und abgebauten Zustand. Bitte entschuldige den schäbigen Spannbezug. Der war ursprünglich nur als Provisorium geplant aber Du weißt ja wie das ist… Nix hält so lange… 😉
